多速率Serdes IP方案

為(wei)客(ke)戶提(ti)供2.5-32Gbps多(duo)速率SERDES IP方案(an)。該方案(an)平(ping)滑地集成了多(duo)SERDES通路，具有同級產品中較優的(de)性能、面(mian)積和功耗。可編(bian)譯的(de)PHY可以(yi)支持PCIe Gen 4.0/3.0/2.0/1.0, USB 3.1 / 3.0, XAUI, SATA Gen 3.0/2.0/1.0, CEI-11G-LR, 10GBase-KX4, JESD204B, SGMII/QSGMII, RAPID I/O, HSSTP （Trace Port），V-By-One, DisplayPort和HMC等主(zhu)流(liu)的(de)接口標準(zhun)。

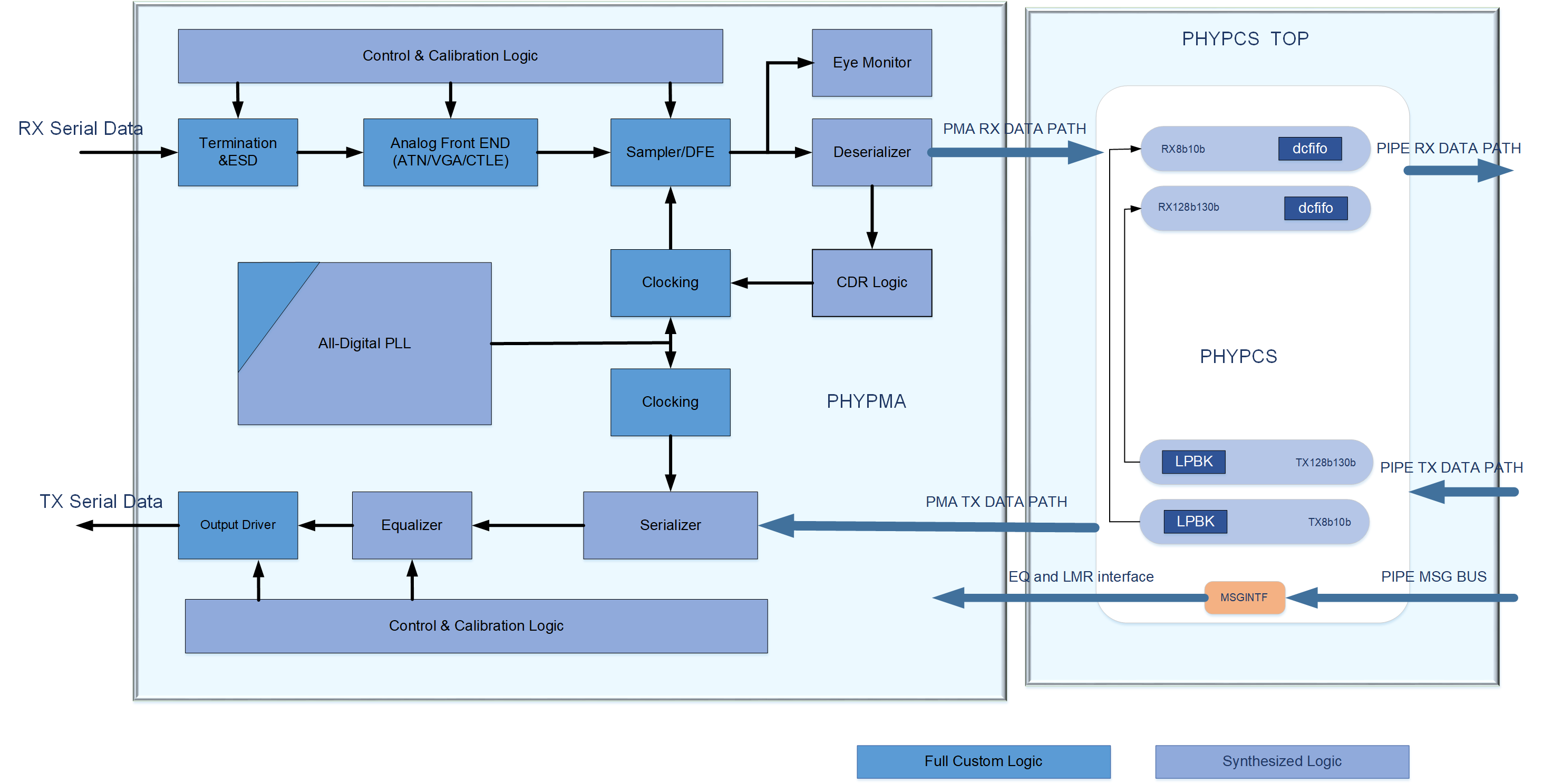

YouSerdes 子系統

• 單一SERDES設計(ji)，滿足廣泛(fan)的標準，協(xie)議(yi)和速度。

• 任(ren)何組合都可以，例如USB-3.1, PCIe Gen-4和SATA Gen-3在一個單一的Combo SERDES。

• 內部低抖(dou)動鎖相環(huan)支(zhi)持各(ge)種(zhong)標(biao)準時鐘要求-不需要額外的(de)組件。

• 靈活的設計(ji)-基于Tile的設計(ji)，使客戶可以選擇任(ren)何數量的Tx和Rx通道。

• 一次性努(nu)力(li)設計，集(ji)成(cheng)，驗證(zheng)和硅驗證(zheng)。

• 節省(sheng)芯片區域，因為要(yao)求的標(biao)準少的時候，不需要(yao)重復邏輯。

特點

• 金屬堆棧為1P9M，及以上

• 1.5字時鐘的恒定延遲(chi)

• 最大 35db 插(cha)入損耗(hao)支持

• 靈活的宏配置

• 單個 CMU 支持最大 x8

• 支持所有主要校準和自適應過程的自適應以實現(xian)穩健的性能

• 軟件控制并覆蓋所(suo)有支持的自適應過程(cheng)

• 支持公(gong)共參(can)考(kao)時(shi)鐘(zhong)和無 SSC (SRNS) 的單獨參(can)考(kao)時(shi)鐘(zhong)

• 支持 SSC

• 單(dan)獨(du)參考時鐘模式的最大 +/-300ppm 頻率偏(pian)移

• 用(yong)于 RX 性能和 TX 到 RX 環回性能的片上眼圖監視器

• 支持鏈路 EQ 訓練的 DIR 模式 (PIPE)


32 Gbps Eye Diagram
