CSI2接口解決(jue)方案(an)
Brite為(wei)MIPI CSI接口(kou)(kou)提供全套完整的解(jie)決方案(an)，它將(jiang)PHY層(ceng)接收來自(zi)傳感器的數據，并在通道數據合并后將(jiang)字(zi)節數據轉(zhuan)換為(wei)像素，并提供可配(pei)置的數據加擾功能，以(yi)減(jian)少EMI影響。MIPI PHY和CSI控制器之間(jian)的連(lian)接由一個(ge)標準的PPI接口(kou)(kou)實(shi)現。Brite MIPI CSI接口(kou)(kou)解(jie)決方案(an)支(zhi)持不同像素格式的圖像應用。
Brite MIPI CSI 接口解決方案(an)
控制器特性:
符合MIPI CSI-2規范 v3.0, v2.1, v2.0, v1.3, v1.1, v1.0
符合(he)D - PHY規范 v2.1, v2.0, v1.2, v1.1
符合C - PHY規(gui)范 v1.2, v0.7
完整(zheng)的MIPI CSI-2 RX功能，可使用D - PHY/C - PHY
支持多通(tong)道(dao)分配，C-PHY的車道(dao)可(ke)配置為3個，D-PHY的車道(dao)可(ke)配置為8個
支持2.5Gbps范圍內的數(shu)據(ju)速率(lv)
支持PPI接口
支持(chi)短數(shu)據(ju)包和長數(shu)據(ju)包
支持多通道分布
支持連續和非(fei)連續（門(men)控）D-PHY字節時鐘(zhong)
支持幀和線路同步數據包(bao)（短(duan)數據包(bao)）
支持通(tong)道內的(de)數據解擾
支持通道同(tong)步(bu)的糾偏(pian)機制
支持高速和逃(tao)逸模(mo)式（LPDT和ULPS）接收
支持以下交錯方法
-數據類型
-虛擬通道
在(zai)D-PHY中支持(chi)16個(ge)交錯的(de)虛擬通道，在(zai)C-PHY中支持(chi)32個(ge)虛擬通道
支持所(suo)有協(xie)議解(jie)碼級(ji)錯誤(wu)
支持RAW數(shu)據(ju)類型的壓縮(suo)
支持(chi)使用校(xiao)驗和（16位）針(zhen)對活動數據的錯(cuo)誤檢測技術
支持(chi)不同(tong)像素格式的圖像應(ying)用(yong)
-RAW數據(ju)類型 - RAW6, RAW7, RAW8, RAW10, RAW12, RAW14
-RAW16, RAW20, RAW24
-RGB數據類型 - RGB444, RGB555, RGB565, RGB888, RGB 666
-YUV數據類型 - YUV422-8bit, YUV422-10bit, YUV420-8bit
-YUV420- 10bit, 傳(chuan)統的YUV420-8bit
-用戶定義的數據(ju)類(lei)型 - 8種數據(ju)類(lei)型
-通用的8位長數據包（空洞、空白、嵌入式數據）
支持像(xiang)素級/接口與HSYNC、VSYNC、DATA和DATA VALID
可編程(cheng)的同步和中斷（錯誤和信息）事件
完全可合成的
靜態同步設計
正緣時鐘和無(wu)內部(bu)三(san)態
掃描測試準備就緒
簡單的接(jie)口能輕松連接(jie)到微處理器(qi)/微控制器(qi)設(she)備(bei)
PHY 特性:
Brite MIPI DPHY RX集成了1條(tiao)時鐘通道和(he)最多(duo)4條(tiao)數據通道，與(yu)D-PHY V1.2規范兼容。高速接(jie)收(shou)(shou)器支(zhi)持80Mbps至2.5Gbps的數據速率，低功(gong)耗接(jie)收(shou)(shou)器和(he)發射器都(dou)支(zhi)持10Mbps左右的數據傳輸。與(yu)TX相同(tong)，該接(jie)口是一個(ge)標準的MIPI D-PHY PPI接(jie)口，可以很容易地連接(jie)到一個(ge)標準的CSI控制器。
特點：
片(pian)上(shang)自動終止(zhi)校準(zhun)到PVT。
HS和LP模(mo)式的自動終端控制(zhi)。
支持(chi)MIPI-HS/MIPI-LP模(mo)式。
BIST
PRBS檢查器
DSI2接口(kou)解決方案(an)
Brite提供符合(he)MIPI DSI2標準(zhun)規范的全套解決方(fang)案(an)。它可以(yi)支(zhi)持1到4個通(tong)道的不同通(tong)道數(shu)量(liang)配(pei)置和不同的數(shu)據格式，以(yi)適應(ying)多(duo)樣(yang)化的應(ying)用場景。DPHY可以(yi)支(zhi)持晶(jing)振或SOC時鐘輸入作為參考時鐘，并且數(shu)據通(tong)道的順(shun)序可以(yi)自(zi)由交(jiao)換。控制器和PHY之間的接口是一個標準(zhun)的PPI接口。

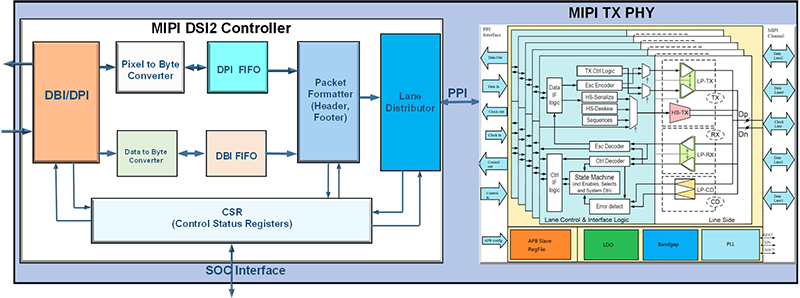

Brite MIPI DSI 接(jie)口解決方案(an)
控制器特性:
符合MIPI DSI-2規(gui)范(fan) v1.3
符(fu)合Display Serial Interface (DPI-2) v2.0標(biao)準
完(wan)全支持MIPI DSI2發射器功能
符(fu)合(he)顯(xian)示總線接口（DBI）v2.0標準
符合顯示(shi)命令集（DCS）v1.3標準(zhun)
符合D - PHY規范v2.1, v2.0, v1.2, v1.1 標(biao)準
符合C - PHY規格v1.2標準
完(wan)整(zheng)的MIPI DSI-2接收器功能支持CPHY和DPHY
支持所有類型的(de)短數據包和長數據包
支持1至4個(ge)通道(dao)配置
支持最大128位的內部數據寬度
支持8/16/32位的PPI接口(kou)
支持所有的(de)虛擬通(tong)道標識符
支持視頻和命令模式
支持每次傳輸(shu)的多個數據包
支持使用(yong)校驗和（16位）針對活動數據的錯誤檢測(ce)技術
支(zhi)持中斷，以顯示內部狀(zhuang)態和錯(cuo)誤信息
支持(chi)同步(bu)事件有(you)效載荷(he)和(he)數據交(jiao)織
可編程的顯示分辨率
支持雙MIPI DSI用例，使用VESA顯示流(liu)壓縮（DSC。
支持DBI接口的通用讀/寫
支持DPI接口的突(tu)發(fa)和(he)非突(tu)發(fa)模式傳輸
支持所有具有爭議(yi)和故障恢(hui)復功能的BTA（雙向(xiang)轉體）。
支持雙向通信和逃逸模式(shi)
支持EOT啟用/禁用機制(zhi)
支持鏈接合并功能
支持高速和低(di)功(gong)率數據包接(jie)收(shou)
具有可配置(zhi)的虛擬通道的多外設支持能力 支持超(chao)低功率模(mo)式
- 支持以下格式
- YCbCr數據類型
- RGB數據類型
- YUV數據類型
- RAW數據類型
完全可合成的
靜態同步設計
正緣時鐘(zhong)和無內部(bu)三態
掃描測試準備就緒
簡單(dan)的接口能輕松連接到微處理器/微控(kong)制(zhi)器設備上
PHY 特性:
Brite MIPI DPHY TX集成(cheng)了1個(ge)(ge)(ge)(ge)時鐘通道(dao)和多達(da)4個(ge)(ge)(ge)(ge)數(shu)據通道(dao)可(ke)自由配置的(de)高速(su)接收(shou)器(qi)，支持80Mbps到2.5Gbps的(de)數(shu)據率，低功耗接收(shou)器(qi)和發射器(qi)支持10Mbps左右的(de)數(shu)據率。這(zhe)個(ge)(ge)(ge)(ge)IP支持D-PHY v1.2規范。該接口是一個(ge)(ge)(ge)(ge)標(biao)準的(de)MIPI D-PHY PPI接口，可(ke)以(yi)很容易地連接到一個(ge)(ge)(ge)(ge)標(biao)準的(de)DSI控制器(qi)。
同樣，Brite MIPI DPHY TX由(you)許(xu)多關鍵(jian)部件(jian)組(zu)成(cheng)，提供了(le)各種功能：
片(pian)上自動TX終端校(xiao)準(zhun)
SCAN和(he)BIST模式
靈活的輸入時鐘參考
支持通道互換
支(zhi)持內(nei)部參考時(shi)鐘或外部晶體振蕩器
