專有的2.4G

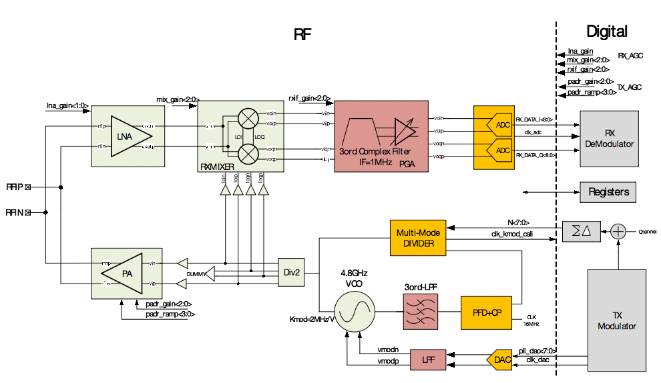

該收發器(qi)芯片使(shi)用1.9V-3.6V電壓作(zuo)為外部輸入電源(yuan)，并(bing)經過內部LDO來產(chan)生內部工作(zuo)電壓。接(jie)收器(qi)采用低中頻結構、并(bing)在(zai)片外實(shi)現單端(duan)到差分信號的轉換（通(tong)過PCB匹配網絡(luo)）。

射頻(pin)信(xin)號(hao)從(cong)天線接收后，經過低(di)噪聲(sheng)放(fang)大(da)器(qi)（LNA）放(fang)大(da)，再送到RXMIXER。然后，RXMIXER的(de)同(tong)相和(he)正交相位兩路輸(shu)出(chu)被(bei)傳(chuan)遞(di)到復數帶(dai)通濾波器(qi)，用于(yu)通道(dao)選擇。濾波器(qi)的(de)輸(shu)出(chu)被(bei)基帶(dai)PGA放(fang)大(da)后，然后被(bei)送到9比特(te)ADC量化。信(xin)號(hao)降頻(pin)到基帶(dai)和(he)鏡像信(xin)號(hao)的(de)加強(qiang)抑制(zhi)是在數字域進(jin)行的(de)。

發射鏈路（TX）采用了一種(zhong)兩點閉環(huan)調制結構。一個ΣΔ分數分頻鎖相環(huan)被用于產生相位調制信(xin)號。鎖相環(huan)的輸出通過LO緩沖器(qi)送入PA驅動(dong)器(qi)，以隔離LO和驅動(dong)PA。
