多速率Serdes IP方案

為客戶提供1.25-12.5Gbps多速率SERDES IP方案。該方案平滑地集成了多SERDES通路，具有同級產品中最優的性能、面積和功耗。可編譯的PHY可以支持PCIe Gen 1/2/3, USB 3.0 / 3.1, XAUI, SATA Gen 1/2/3, CEI-11G-LR, 10GBase-KX4, JESD204B, SGMII/QSGMII, RAPID I/O, HSSTP （Trace Port）， V-By-One, DisplayPort和HMC等主流的接口標準。

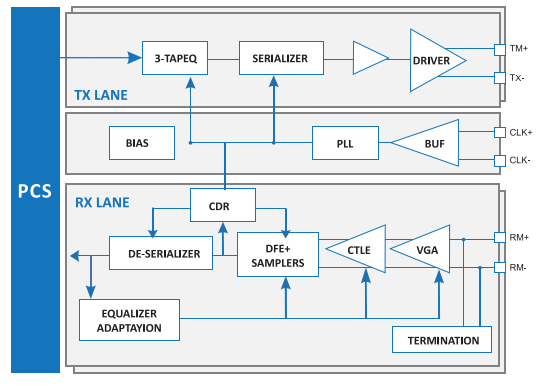

YouPHY-Serdes 子系統

• 單一SERDES設(she)計，滿足廣(guang)泛的標準，協議和速度。

• 任何組合都可以，例如(ru)USB-3.0, PCIe Gen-3和SATA Gen-3在一個單一的(de)Combo SERDES。

• 內部低抖(dou)動(dong)鎖相環支持各種(zhong)標準時鐘要求-不需要額外的組件(jian)。

• 靈(ling)活的(de)設(she)計(ji)-基于Tile的(de)設(she)計(ji)，使客戶可以(yi)選(xuan)擇任何數(shu)量的(de)Tx和Rx通道。

• 一次性努力設計，集成，驗證和硅驗證。

• 節(jie)省(sheng)芯片區(qu)域(yu)，因為要求的標準少的時候，不需要重復邏輯(ji)。

特點

• 支(zhi)持的發送和接收(shou)通道數量不等(deng)

• 數據速率可編程 1.25-12.5 Gbps

• 具有可編程輸出擺幅 100 – 1100 mVp2p 的發射(she)驅(qu)動器(qi)

• 前(qian)/后光(guang)標發(fa)射均衡范圍(wei) 0 – 9db/12db，可編程步長為 20mV

• 自適應接收器均(jun)衡 (CTLE + DFE) 以支持(chi)在 6GHz 時(shi)插入損耗為 30db 的長距(ju)離信(xin)道(dao)

• 嵌入式低抖動鎖(suo)相環 (PLL)

• 支持信標、低(di)頻周期信令(ling) (LFPS)、自動協商 (AN) 信令(ling)

• 豐富(fu)的 DFT 功能（AC-JTAG、Eye-scan、Loop-back、RX Sensitivity BIST、TX level BIST、PLL BIST）

• 數字(zi)固定和(he) TFT 掃描

• 用于與 SOC 掃描壓縮器集成(cheng)的邊界(jie)掃描 (Extest)

• 可以在低成本數字測試儀上進行測試

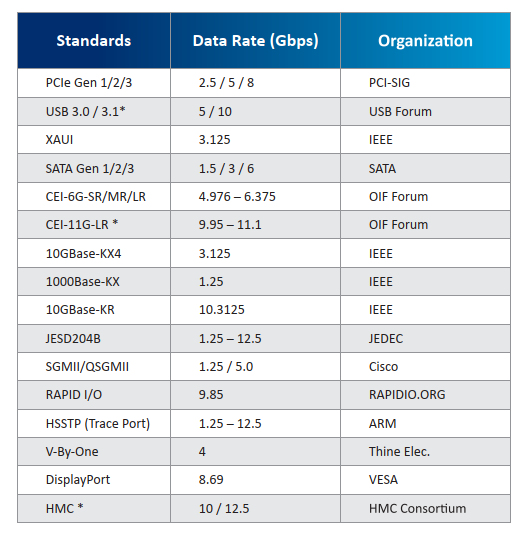

  支持(chi)多種標準
