CSI2 接口解決方案
Brite為MIPI CSI接(jie)(jie)口(kou)提供全(quan)套完(wan)整的解決(jue)方案(an)，它(ta)將(jiang)PHY層接(jie)(jie)收來自(zi)傳感器的數(shu)據(ju)，并(bing)在通(tong)道數(shu)據(ju)合并(bing)后將(jiang)字節(jie)數(shu)據(ju)轉換為像素(su)，并(bing)提供可配置的數(shu)據(ju)加擾功能，以(yi)減(jian)少EMI影響(xiang)。MIPI PHY和CSI控制器之間(jian)的連接(jie)(jie)由一(yi)個標準的PPI接(jie)(jie)口(kou)實現(xian)。Brite MIPI CSI接(jie)(jie)口(kou)解決(jue)方案(an)支(zhi)持不(bu)同像素(su)格式的圖像應用(yong)。
Brite MIPI CSI 接口解(jie)決方案(an)
控制器特性:
符合(he)MIPI CSI-2規范 v1.0, v1.1, v1.3, v2.0, v2.1, v3.0
符(fu)合(he)D - PHY規范 v1.1, v1.2, v2.0, v2.1
符合C - PHY規范v0.7, v1.2
完整的MIPI CSI-2 RX功能，可使用D - PHY/C - PHY
支持多通道分配(pei)(pei)，C-PHY的車道可配(pei)(pei)置為3個(ge)，D-PHY的車道可配(pei)(pei)置為8個(ge)
支持2.5Gbps范(fan)圍(wei)內的數據速率(lv)
支持PPI接口
支持短數據包(bao)和長數據包(bao)
支持多通道分布
支持連續和非連續（門控）D-PHY字節時鐘
支持(chi)幀和(he)線路同步(bu)數據包(bao)（短數據包(bao)）
支持通道(dao)內的數據解擾
支持通道同步的(de)糾偏機(ji)制
支持高速和逃(tao)逸模(mo)式（LPDT和ULPS）接收(shou)
支持以下交錯方法
-數據類型
-虛擬通道
在(zai)D-PHY中支(zhi)持16個交錯的(de)虛擬(ni)通(tong)道(dao)，在(zai)C-PHY中支(zhi)持32個虛擬(ni)通(tong)道(dao)
支持(chi)所有(you)協議解碼級錯(cuo)誤
支持RAW數據(ju)類型的(de)壓縮
支(zhi)持使用校驗和(he)（16位(wei)）針對(dui)活動數據的錯誤(wu)檢(jian)測技術(shu)
支持不(bu)同像素格式的圖像應(ying)用
-RAW數據(ju)類型(xing) - RAW6, RAW7, RAW8, RAW10, RAW12, RAW14
-RAW16, RAW20, RAW24
-RGB數(shu)據類型 - RGB444, RGB555, RGB565, RGB888, RGB 666
-YUV數據類(lei)型 - YUV422-8bit, YUV422-10bit, YUV420-8bit
-YUV420- 10bit, 傳統的YUV420-8bit
-用戶定義的(de)數據類型 - 8種數據類型
-通用的(de)8位(wei)長(chang)數(shu)據(ju)(ju)包(bao)（空(kong)洞、空(kong)白、嵌入(ru)式數(shu)據(ju)(ju)）
支持(chi)像素級/接口與HSYNC、VSYNC、DATA和(he)DATA VALID
可編程的同步和中斷（錯誤和信息）事件
完全可合成的
靜態同步設計
正(zheng)緣時鐘和無內部三態
掃描測試準備就緒
簡單的接口能輕松連接到微處理器(qi)(qi)/微控制器(qi)(qi)設備
PHY 特性:
Brite MIPI DPHY RX集成了1條(tiao)時鐘通(tong)道和最多4條(tiao)數(shu)據通(tong)道，與(yu)(yu)D-PHY V1.2規范(fan)兼容(rong)。高速接(jie)收器(qi)支持80Mbps至2.5Gbps的(de)數(shu)據速率(lv)，低功耗接(jie)收器(qi)和發射器(qi)都支持10Mbps左右的(de)數(shu)據傳(chuan)輸。與(yu)(yu)TX相同(tong)，該(gai)接(jie)口是一個標(biao)準(zhun)的(de)MIPI D-PHY PPI接(jie)口，可(ke)以很(hen)容(rong)易地(di)連(lian)接(jie)到(dao)一個標(biao)準(zhun)的(de)CSI控制(zhi)器(qi)。
更多的功能可以由B14SFP_MIPI_DPHY RX IP提供。
片上(shang)自(zi)動終止校準到PVT。
HS和(he)LP模式的自(zi)動終端(duan)控制(zhi)。
支(zhi)持MIPI-HS/MIPI-LP模式。
BIST
PRBS檢查器
DSI2接口解決方案
Brite提(ti)供(gong)符合MIPI DSI2標(biao)準規(gui)范的(de)全(quan)套解決方案(an)。它可(ke)以(yi)支持(chi)1到4個通道(dao)的(de)不同通道(dao)數(shu)量配置和不同的(de)數(shu)據(ju)格式(shi)，以(yi)適應多樣化的(de)應用(yong)場景。DPHY可(ke)以(yi)支持(chi)晶振或(huo)SOC時鐘(zhong)輸入作為參考(kao)時鐘(zhong)，并且數(shu)據(ju)通道(dao)的(de)順序可(ke)以(yi)自由交換(huan)。控(kong)制(zhi)器(qi)和PHY之(zhi)間的(de)接口(kou)是一個標(biao)準的(de)PPI接口(kou)。

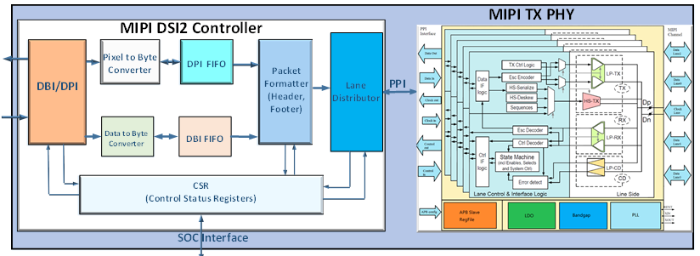

Brite MIPI DSI 接口解決方案
控制器特性:
符合MIPI DSI-2規范 v1.3
符合Display Serial Interface (DPI-2) v2.0標準
完全支持MIPI DSI2發(fa)射器功能
符合顯(xian)示(shi)總線接口（DBI）v2.0標準
符合顯示(shi)命(ming)令集（DCS）v1.3標(biao)準(zhun)
符合(he)D - PHY規范v1.1, v1.2, v2.0, v2.1標準
符合C - PHY規格v1.2標準(zhun)
完(wan)整的(de)MIPI DSI-2接收器功能支(zhi)持CPHY和DPHY
支持(chi)所有類(lei)型的短數據(ju)包和長數據(ju)包
支持1至(zhi)4個通(tong)道配置
支持最(zui)大128位的內部數據寬度
支持8/16/32位的PPI接口
支持所有的虛擬通道標識符
支持視頻和命令模式
支持每次傳輸的多個數據包
支持使用校驗和（16位）針對活(huo)動數據(ju)的(de)錯誤(wu)檢測技術
支持(chi)中斷，以顯示內(nei)部狀態和錯誤信息
支持同步事件有(you)效載(zai)荷和數(shu)據交織(zhi)
可編程的顯示分辨率
支持雙MIPI DSI用(yong)例，使用(yong)VESA顯示流壓縮(suo)（DSC。
支持DBI接(jie)口的(de)通用讀/寫
支持DPI接口的(de)突(tu)發和非突(tu)發模式(shi)傳輸
;支持(chi)所有(you)具(ju)有(you)爭議和故(gu)障恢復(fu)功能的BTA（雙(shuang)向轉(zhuan)體）。
支持雙向通信(xin)和逃逸模式
支持EOT啟用/禁用機(ji)制
支持鏈接合并功能
支(zhi)持高速(su)和(he)低功率數據(ju)包接收
具有可(ke)配(pei)置的(de)虛擬(ni)通道的(de)多外設(she)支持能力 支持超(chao)低功率模式
-支持以下格式
-YCbCr數據類型
-RGB數據類型
-YUV數據類型
-RAW數據類型
完全可合成的
靜態同步設計
正緣時鐘和(he)無內部三(san)態
掃描測試準備就緒
簡單(dan)的接口(kou)能輕松連接到微處理(li)器/微控制器設備上(shang)
PHY 特性:
Brite MIPI DPHY TX集成了1個(ge)時鐘通(tong)道(dao)(dao)和(he)多達4個(ge)數據(ju)通(tong)道(dao)(dao)可自由配置(zhi)的(de)高速接(jie)(jie)(jie)收器(qi)，支持(chi)80Mbps到2.5Gbps的(de)數據(ju)率，低功耗接(jie)(jie)(jie)收器(qi)和(he)發射器(qi)支持(chi)10Mbps左右(you)的(de)數據(ju)率。這(zhe)個(ge)IP支持(chi)D-PHY v1.2規范。該接(jie)(jie)(jie)口是一(yi)個(ge)標準的(de)MIPI D-PHY PPI接(jie)(jie)(jie)口，可以(yi)很容易地連接(jie)(jie)(jie)到一(yi)個(ge)標準的(de)DSI控制器(qi)。
同樣，Brite MIPI DPHY TX由許多關鍵部件組(zu)成(cheng)，提供(gong)了(le)各種功(gong)能(neng)：
片(pian)上(shang)自動TX終端校準
SCAN和BIST模式
靈活的輸入時鐘參考
支持通道互換
支持內部參考時鐘或外部晶體振蕩器
