SoC芯片定制
一站式芯片定制服務研發流程

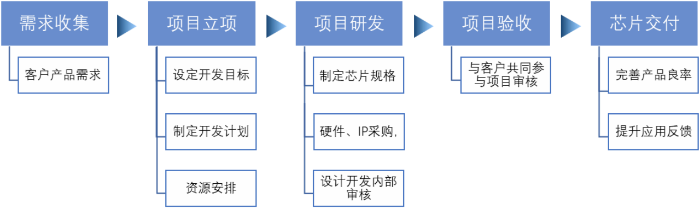

一站式芯片定制服務流程
成功案例

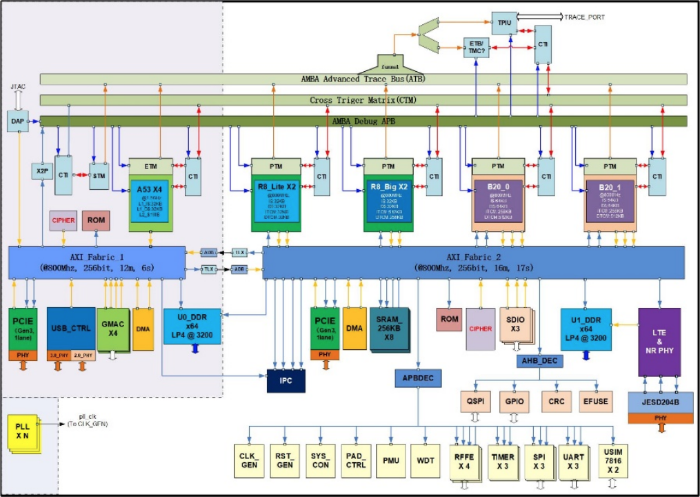

案例1. 中芯國際14nm SF+ SoC案例
描述
基于中芯國際14SF+
從SPEC到量產的完整設計（進行中）
包括ARM A53/R8,Cadence B20 and Brite Serdes/DDR IP
低功耗設計，滿足終端用戶需求
| 應(ying)用(yong) | 5G |
工藝 |
14nm SF+ |
芯片尺寸(cun) |
120mm2 |
頻率(lv) |
1.5GHz for CPU core |
IPs |
A53/ R8/ B20/ NR_PHY/ LPDDR4/ PCIE/ USB3/ 204B |

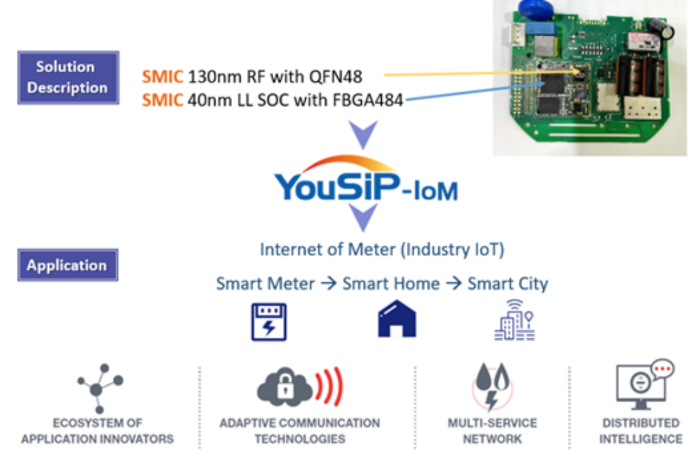

案例2. SoC 設計
描述
; 燦芯(xin)(xin)半導體提供雙芯(xin)(xin)片解決方案
基于中芯國際 40nm LL FBGA484 SOC芯片
基于中芯國際130nm QFN48 RF芯片
應用(yong) |
網絡儀表 （工業物聯網） 智能電(dian)表 |
工(gong)藝 |
中芯國際40nm LL 1P7M SoC芯片 中芯(xin)國際0.13um RF芯片 |
數(shu)據包 |
FBGA484 QFN48 |

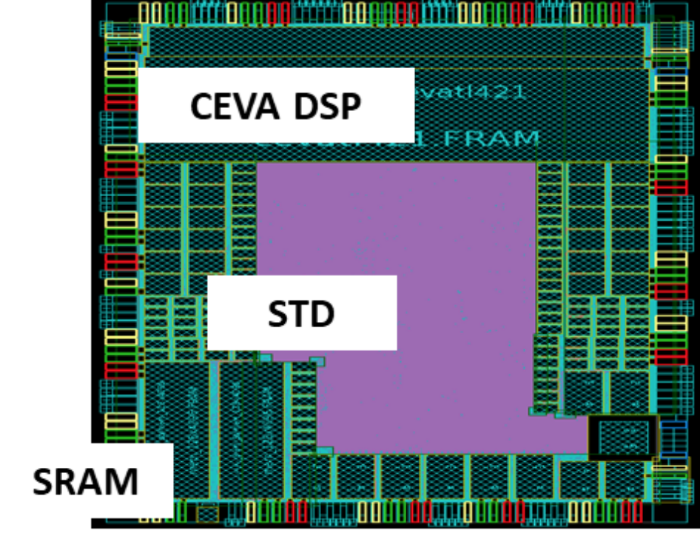

案例3. SoC 設計
描述
55nm RF SoC芯片
從SPEC到量產的完整設計
整合了CEVA DSP與模擬IP
SIP包，兼容SRAM和SPI Flash
應用 |
室內導航 |
工藝(yi) |
中芯國際 55nm LL 1P7M |
芯(xin)片尺寸 |
9 mm2 |
封裝 |
QFP100, 3 in 1 SiP |
頻率 |
~364MHz |
內存 |
嵌入式： 64KB SRAM 獨立： 64MB SDRAM & 16Mb SPI Flash |

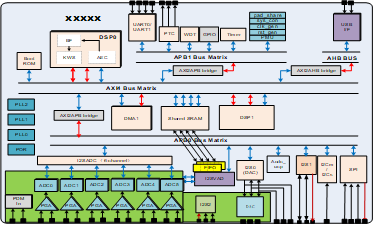

案例4. SoC 設(she)計
描述
SMIC 40nm SoC低功(gong)耗AI語音產(chan)品
包括兩個(ge)HIFI4 DSP，音(yin)頻編(bian)解碼，HW VAD Ips
QFN48/QFN80
應用 |
家用電(dian)器 |
工藝 |
SMIC40LL |
封裝 |
QFN48/QFN80 |
